  • Vannes à bille de sécurité AQF
Vannes hydrauliques

Vannes à bille de sécurité AQF

Les robinets à tournant sphérique de sécurité AQF sont principalement utilisés dans les accumulateurs à vessie hydrauliques comme accessoires de sécurité, d'interruption de débit et de déchargement. La soupape de sécurité maintient la valeur de pression réglée du système. Lorsque la pression dépasse la valeur définie, la soupape de sécurité s'ouvre pour éviter une surcharge du système. Il est particulièrement essentiel pour les accumulateurs dans des systèmes fermés, car il évite efficacement les dommages causés par une augmentation soudaine de la charge externe.

Sa fonction principale est de protéger l'accumulateur et l'ensemble du circuit hydraulique en contrôlant le débit du fluide hydraulique pour éviter la surcharge et le déchargement du système.

Caractéristiques : structure compacte, petite taille, opération sûre et pratique, simple.

Demander un devis >
  • Vannes à bille de sécurité AQF
Précédent :Pas de produit précédentSuivant :Pas de produit suivant

Fonctions principales et principe de fonctionnement

1. Réglage de la pression et décompression : la vanne est dotée d'une structure à ressort interne ou à vanne pilote. Lorsque la pression du système hydraulique dépasse la valeur de sécurité définie par l'utilisateur (par exemple 31,5 MPa), la vanne s'ouvre automatiquement, libérant rapidement le fluide hydraulique pour empêcher une augmentation supplémentaire de la pression qui pourrait entraîner une explosion de l'accumulateur ou une rupture de canalisation.

2. Interruption du débit de sécurité : agit comme une « porte » entre l'accumulateur et le système. En cas d'impact soudain et intense dans le système, la soupape de sécurité peut rapidement couper le circuit d'huile, protégeant ainsi l'équipement des dommages.

3. Déchargement et vidange d'huile : en plus de sa fonction de protection, il est également couramment utilisé comme vanne de vidange d'huile pour vidanger rapidement l'huile de l'accumulateur pour l'entretien ou le remplacement.

Produit
Description

Nous pouvons concevoir et développer en fonction des besoins de nos clients afin de satisfaire les exigences de différents clients.

Désignations des modèles

1. Robinet à tournant sphérique de sécurité

2. L : connexion filetée directe

LS : Angle droit~~

LW : à trois voies ~~

3. Diamètre nominal : 20, 25, 32, 40 mm

4. Pression nominale :

H1--10MPa

H2--20MPa

H3--31,5MPa

5. Type de structure : Directement

Spécifications du produit

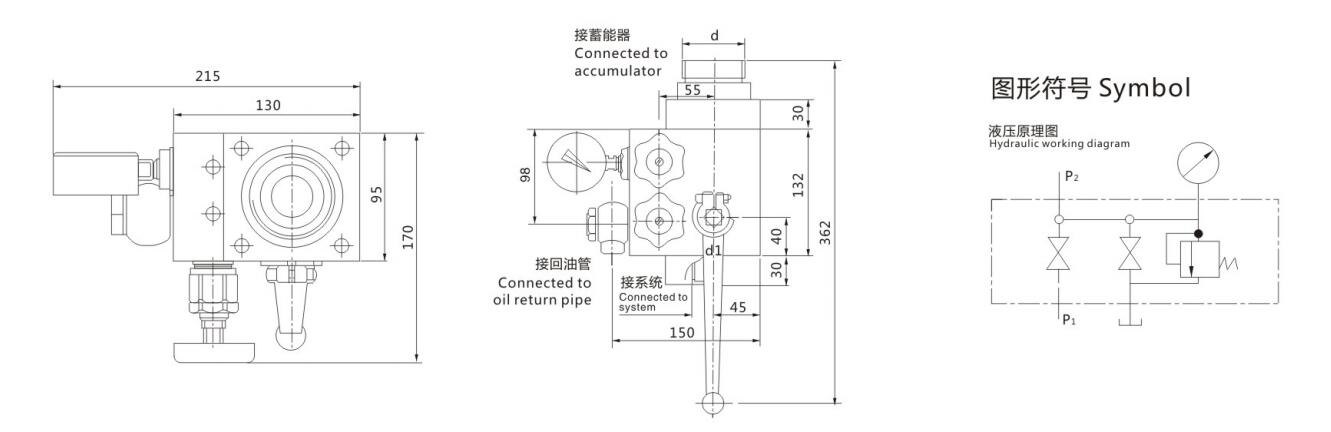

Dimension globale

Modèle Débit nominal (soupape de sécurité) (L/min) Débit nominal (vanne à bille) (L/min) Taille de connexion d (mm) Taille de connexion d1 (mm) Accumulateur correspondant (L)
AQF-L25H※-A 40 100 M42×2 ou M27×2 M33×2 1,6 ~ 10
AQF-LS25H※-A 40 100 M42×2 ou M27×2 M33×2 1,6 ~ 10
AQF-LW25H※-A 40 100 M42×2 ou M27×2 M33×2 1,6 ~ 10
AQF-L32H※-A 63 160 M60×2 ou M42×2 M42×2 10~100
AQF-LS32H※-A 63 160 M60×2 ou M42×2 M42×2 10~100
AQF-LW32H※-A 63 160 M60×2 ou M42×2 M42×2 10~100
AQF-L40H※-A 100 250 M72×2 ou M60×2 M48×2 10~100
AQF-LS40H※-A 100 250 M72×2 ou M60×2 M48×2 10~100
AQF-LW40H※-A 100 250 M72×2 ou M60×2 M48×2 10~100
