Désignations des modèles
1. Accumulateurs standards européens
2. Volume nominal (L)
3. Pression nominale (MPa) : 34,5 MPa

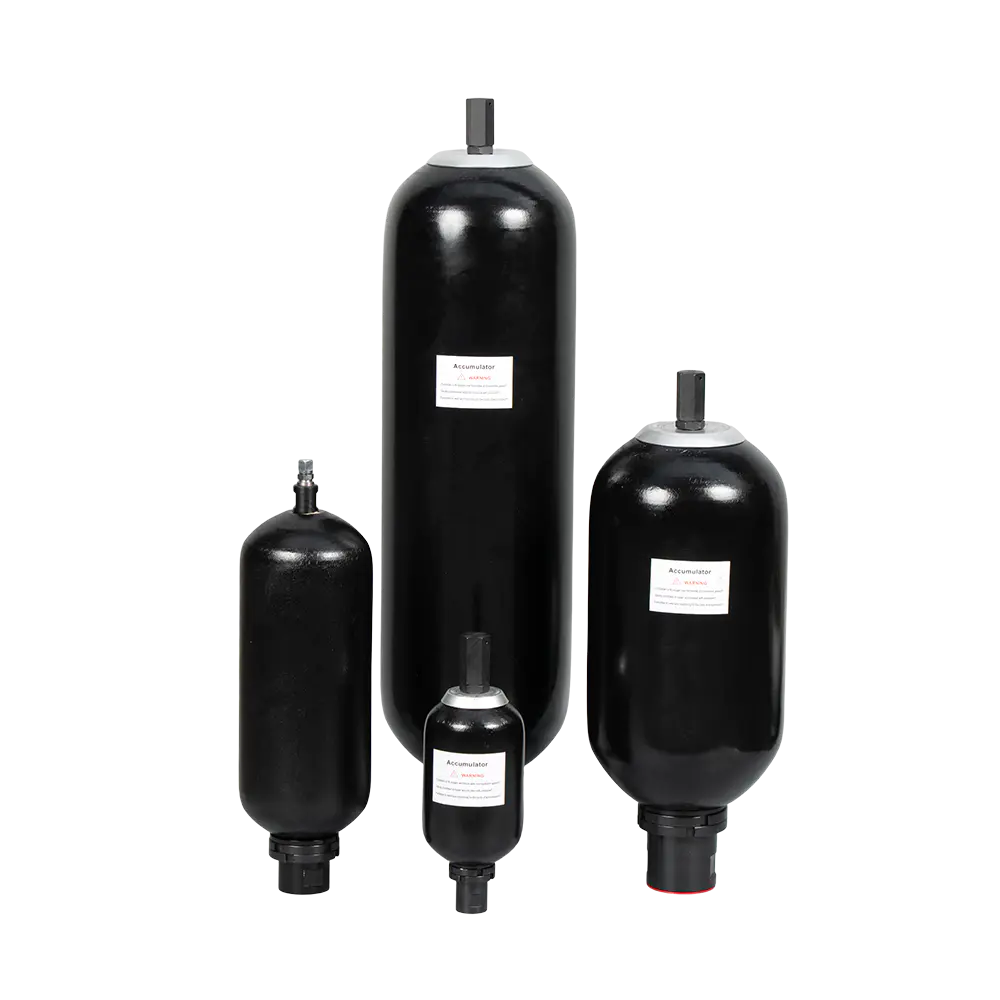

Les accumulateurs à vessie de type PED font référence aux accumulateurs à vessie conformes à la directive européenne PED (2014/68/UE). Ces accumulateurs sont généralement constitués d'une coque extérieure en acier et d'une vessie élastique interne (généralement en caoutchouc ou en matériau polymère). La vessie divise l'espace interne en une chambre de remplissage de fluide et une chambre à gaz pré-pressurisée (comme l'azote). Contrairement aux accumulateurs ordinaires, ils doivent subir une certification tierce indépendante (organisme notifié) et porter le marquage CE, prouvant leur conformité aux réglementations de sécurité de l'UE.


Caractéristiques
1. Structure : Structure à ouverture par le bas et à ouverture par le haut.
2. Méthode de fixation : Pinces ou supports de fixation.
3. Méthode d'installation : l'installation verticale est préférable.
4. Milieu de travail : Huile hydraulique, émulsion.
5. Température de conception : -10°C à 70°C.
6. Gaz de remplissage de la vessie : Azote.
Nous pouvons concevoir et développer en fonction des besoins de nos clients afin de satisfaire les exigences de différents clients.
Désignations des modèles
1. Accumulateurs standards européens
2. Volume nominal (L)
3. Pression nominale (MPa) : 34,5 MPa

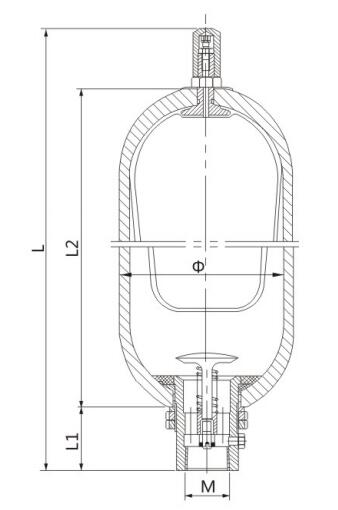

Code du modèle et taille
| |
| Construction de réparation inférieure | Top Repaic Construction |
| Code modèle | Pression (MPa) | Volume (L) | Poids (kg) | Taille Φ (mm) | Taille L1 (mm) | Taille L2 (mm) | Taille L (mm) | Taille M |
| PED1/34.5 | 34.5 | 1 | 5.5 | Φ114 | 47 | 197 | 302 | G3/4 |
| DESP2/34.5 | 34.5 | 2 | 6 | Φ114 | 47 | 315 | 445 | G3/4 |
| DESP4/34.5 | 34.5 | 4 | 11 | Φ168 | 63 | 315 | 447 | G1¹/₄ |
| PED6/34.5 | 34.5 | 6 | 15.5 | Φ168 | 63 | 410 | 532 | G1¹/₄ |
| DESP10/34.5 | 34.5 | 10 | 37 | Φ229 | 86 | 427 | 551 | G2 |
| DESP15/34.5 | 34.5 | 15 | 49 | Φ229 | 86 | 582 | 726 | G2 |
| DESP20/34.5 | 34.5 | 20 | 61 | Φ229 | 86 | 737 | 881 | G2 |
| PED24/34.5 | 34.5 | 24 | 70 | Φ229 | 86 | 857 | 1001 | G2 |
| DESP32/34.5 | 34.5 | 32 | 95 | Φ229 | 86 | 1107 | 1257 | G2 |
| DESP40/34.5 | 34.5 | 40 | 105 | Φ229 | 86 | 1354 | 1498 | G2 |
| DESP50/34,5 | 34.5 | 50 | 117 | Φ229 | 86 | 1663 | 1807 | G2 |
