Accumulateur à piston

Définition et structure de base
Un accumulateur à piston appartient à la catégorie des accumulateurs à isolation hydraulique. Il se compose principalement des éléments suivants :
1. Structure principale : comprend un cylindre (chambre à huile), un piston, une chambre à gaz et des embouts. Le piston est situé à l'intérieur du cylindre, séparant la chambre à fluide hydraulique (partie inférieure) de la chambre à gaz (partie supérieure).
2. Système d'étanchéité : des joints de haute précision sont installés des deux côtés du piston pour empêcher le gaz de s'infiltrer dans le fluide hydraulique, maintenant ainsi la propreté du fluide hydraulique.
3. Vannes de commande : généralement équipées d'une vanne de précharge et d'un clapet anti-retour pour charger du gaz comprimé et contrôler le débit de fluide hydraulique.

Principe de fonctionnement
Le processus de travail d'un accumulateur à piston est similaire à celui d'un "ressort" géant :
1. Étape de stockage d'énergie : lorsque la pression dans le système hydraulique augmente (au-dessus de la pression de précharge du gaz), le fluide hydraulique pénètre dans l'accumulateur par un clapet anti-retour, poussant le piston vers le haut et comprimant le gaz dans la partie supérieure. À mesure que le volume de gaz diminue, de l'énergie est stockée.
2. Étape de libération d'énergie : lorsque le système a besoin d'énergie hydraulique supplémentaire (chute de pression), le gaz comprimé se dilate rapidement, poussant le piston vers le bas. Le mouvement vers le bas du piston force le fluide hydraulique à revenir dans le système, libérant ainsi de l'énergie.

Note de commande
1. Par exemple : Pression nominale : 31,5MPa. Diamètre intérieur de la coque (mm) : 180 mm, volume nominal : 20L, port hydraulique : fileté ; le type de filetage du capuchon d'extrémité : mâle, milieu : huile hydraulique ; un code de modèle typique pour l'accumulateur à piston serait : HXQ-A-20/31.5-L-Y-180.
2. Pour les exigences particulières concernant l'accumulateur à piston, veuillez nous contacter.
3. Nous nous réservons le droit de réviser la conception.

Code du modèle et taille

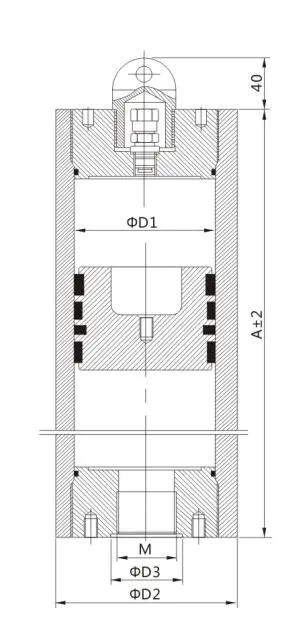

	Code modèle	Volume nominal (L)	ΦD1 (mm)	ΦD2 (mm)	Un (mm)	Pression de fonctionnement admissible (MPa)	ΦD3 (mm)	M	Poids (kg)
	HXQ-A-0,5/※-L-Y-80	0.5	80	98	275	10 ~ 31,5	35	M27×2	10
	HXQ-A-1/※-L-Y-80	1	80	98	375	10 ~ 31,5	35	M27×2	12
	HXQ-A-2/※-L-Y-80	2	80	98	575	10 ~ 31,5	35	M27×2	16
	HXQ-A-2.5/※-L-Y-100	2.5	100	126	500	10 ~ 31,5	50	M42×2	26
	HXQ-A-5/※-L-Y-80	5	100	126	820	10 ~ 31,5	50	M42×2	38
	HXQ-A-7.5/※-L-Y-100	7.5	100	126	1140	10 ~ 31,5	50	M42×2	49
	HXQ-A-2/※-L-Y-125	2	125	155	360	10 ~ 31,5	50	M42×2	34
	HXQ-A-5/※-L-Y-125	5	125	155	600	10 ~ 31,5	50	M42×2	49
	HXQ-A-15/※-L-Y-125	15	125	155	1415	10 ~ 31,5	50	M42×2	99
	HXQ-A-6/※-L-Y-150	6	150	180	555	10 ~ 31,5	60	M48×2	52
	HXQ-A-20/※-L-Y-150	20	150	180	1345	10 ~ 31,5	60	M48×2	100
	HXQ-A-32/※-L-Y-150	32	150	180	2025	10 ~ 31,5	60	M48×2	142
	HXQ-A-10/※-L-Y-180	10	180	216	655	10 ~ 31,5	70	M60×2	93
	HXQ-A-20/※-L-Y-180	20	180	216	1050	10 ~ 31,5	70	M60×2	128
	HXQ-A-50/※-L-Y-180	50	180	216	2225	10 ~ 31,5	70	M60×2	231
	HXQ-A-20/※-L-Y-200	20	200	235	925	10 ~ 31,5	70	M60×2	136
	HXQ-A-40/※-L-Y-200	40	200	235	1565	10 ~ 31,5	70	M60×2	196
	HXQ-A-80/※-L-Y-200	80	200	235	2835	10 ~ 31,5	70	M60×2	316
	HXQ-A-50/※-L-Y-250	50	250	290	1345	10 ~ 31,5	80	M72×2	256
	HXQ-A-80/※-L-Y-250	80	250	290	1960	10 ~ 31,5	80	M72×2	338
	HXQ-A-100/※-L-Y-250	100	250	290	2360	10 ~ 31,5	80	M72×2	390
	HXQ-A-125/※-L-Y-250	120	250	290	2775	10 ~ 31,5	80	M72×2	446
	HXQ-A-100/※-L-Y-350	100	350	406	1530	10 ~ 31,5	80	M72×2	560
	HXQ-A-120/※-L-Y-350	120	350	406	1740	10 ~ 31,5	80	M72×2	610
	HXQ-A-180/※-L-Y-350	180	350	406	2360	10 ~ 31,5	80	M72×2	750
	HXQ-A-250/※-L-Y-350	250	350	406	3000	10 ~ 31,5	80	M72×2	900
